MODIFIKASI CRT 2 FOKUS SONY,SAMSUNG & CRT MONITOR

MODIFIKASI CRT 2 FOKUS SONY,SAMSUNG & CRT MONITOR

                                                                                           gambar tabung crt 2fokus

MODIFIKASI ini  akan berguna bila anda mendapatkan crt trinitron dari sony dan  SAMSUNG 29Z4 atau 29Z7. Salah satu jenis crt trinitron & samsung yg mempunyai dua focus.
1. dengan menambah satu buah trimpot besar ( 2watt atau lebih ) yg bernilai 20 Mohm.Aslinya pembagian tegangan focus ini sudah terintegrasi pada rangkaian asli di modul RGB atau bahkan di FBT sony itu sendiri.
Jika anda hanya mendapatkan CRT nya saja ,maka rangkaian ini  dapat di gunakan pada mesin biasa (mesin china ).
Skemanya adalah sebagai berikut:

Screen dari FBT china dapat di pasang langsung ke pin G2 dari soket RGB.setelah semua terpasang dengan benar,langkah berikutnya adalah anda hanya perlu mengatur ketajaman gambar yang tampil.
2.dengan mengganti play back mesin china yang akan dipasang dengan play back yang mempunyai 2 fokus. pada mesin china yg jalur play back sama (mesin w com & wan sonic) dapat langsung dipasang tanpa merubah jalur play back BSC24-01N4014K & BSC25-T1010A {T1_COL_T2_B+115v_T3_T4_GND_H_ABL_180V} dapat diganti dengan seri BSC29-01N4014C.. Mudah dan anda pasti bisakan.

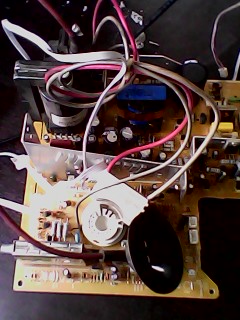

                                                                                                       gambar soket crt dan play back 2fokus

Selamat mencoba.[agusmetrix}
